Micro SCADA 시스템
개요
제품특징
- 사용되는 설비의 추가 및 삭제가 용이함

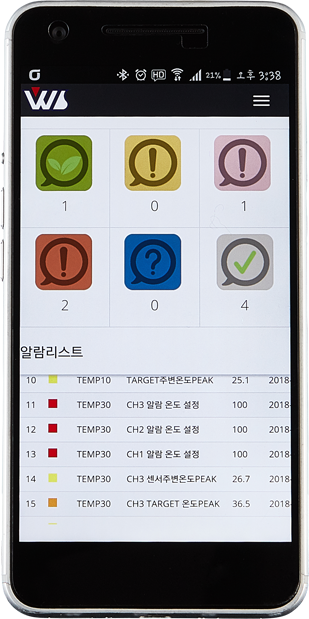

- 웹 베이스 인터페이스
- 서버 설치공간 이외에 모니터 설치공간이 필요 없음
- 외부 인터넷 연결 없이도 구역내 사용가능(인터넷 사용료 없이 자체 망으로 운영가능)
- 전류,전압,전력,전력량 등 이력 내보내기 제공(CSV 파일)
- SMS 서비스 가능(별도 장비 필요)
기본사양
- 전원 : 5V 3A
- 운영체제(OS): Windows 10 Home(64bit)
- 프로세서(CPU): Intel ATOMMTM x5-Z8300
- 그래픽 : Intel HD Graphics (8세대)
- 블루투스 : Bluetooth 4.0
- 그래픽 : IEE 802.11 a/b/g/n/ac Dual-Band(2.4Ghz/5Ghz) MIMO(2T2R)
- 확장슬롯 : Micro SD 카드슬롯 (최대 128G 지원)
모니터링
가능 제품 LIST
| 제조사 | 제품명 |
|---|---|
| 원석하이테크 | SEMS-6G |
| 원석하이테크 | Temp-10 |
| 원석하이테크 | Temp-30 |
| 원석하이테크 | MPM-330A |
| 원석하이테크 | MPM-PF |
| 원석하이테크 | MPM-DC |
| 원석하이테크 | SPDM-12N |
| 원석하이테크 | SPDM-24N |
| 원석하이테크 | SPDM-34S |
| 원석하이테크 | SPDM-38S |
| 원석하이테크 | RTU-32 |
| LS산전 | GMAC-I |
| 네오피스 | METI-I |
SCADA 시스템
개요
SCADA
원거리 대상을 중앙에서 유무선통신에 의해 감시 및 제어하는 설비를 통칭
전력 SCADA
전력계통 DATA를 계통도와 함께 HMI에 표시하고, 감시점의 변화제어 및 경보 등을 로깅, 저장하여 전력 계통 설비의 원활한 관리를 위한 시스템
POWER BASE
전력 감시 제어 및 DEMAND를 목적으로 개발된 전력 SCADA 전용 모델
설치효과
- 에너지 절약과 에너지원의 효율적 이용 및 관리
- 운전 관리 인원 최소화
- 안정성과 신속성의 향상
- 다량 데이터의 요약, 정리 및 통계처리. REPORT 관리
- 예방 보전적 데이터의 작성 및 관리에 의한 관리력의 향상
- 열악한 상태에 설치되어 있는 설비의 상태관리
- 작업 환경의 향상
- 상시 감시를 필요로 하는 대상 설비에 대한 대응
- 정시 기록과 같은 단순 반복 작업의 전산화
- 최대 수요 전력의 관리 및 예측 제어
- 다양한 전기요소 감시

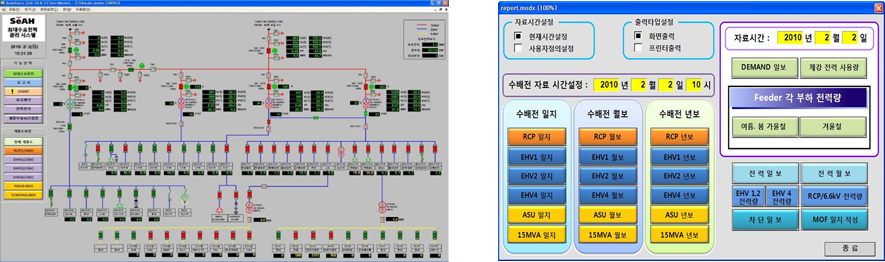

시스템기능
Software 기능
전력 환경 감시 System에 적합한 윈도우 전용의 Software이며, 응용 및 사용자의 요구 조건을 지원할 수 있는 여러 기능을 기본적으로 제공합니다. 기본 기능은 아래와 같습니다.
- 화면편집 소프트웨어
- 감시 소프트웨어
- 통신 소프트웨어
- 화면 표시 설정 및 조작 소프트웨어
- 보고서 편집 및 표시 소프트웨어
1) Over View Display 기능
- 전체 화면 상태를 감시.
2) Demand기능
- 부하의 사용량 및 제어를 보다 쉽게 구성.
3) Analog 상 하한 감시기능
- 전체 Analog Point를 감시.
4) ON-OFF 상태 감시 기능
- 전체 Digital Point를 감시하거나 개별 제어를 수행.
5) Alarm Summary Display 기능
- 현장의 Alarm 상태를 감시하거나 과거의 Alarm 상태를 Summary하여 볼 수 있음.
6) Trend Display 기능
- 현재치가 지정된 시간 단위로 Trending되어 Event 확인 가능.
7) Reporting 기능
- 각종 자료를 출력.
7인치 마스터
개요
기본사양
- 메모리 : SDRAM 128MB + NAND Flash 128MB
- LCD : TFT LCD 7”(800X480), TOUCH
- 통신 : SERIAL[RS+232(COM1,COM2) / ETHERNET : 100Base-T
- USB : Host 1Port , Device 1Port
- 동작 전원 : AC 220v
- 사용 온도 : 0~70
- 사용 습도 : 5 ~ 95%( 결로 현상 없을 것)
제품크기
- 185(H)X127(V)X50(D)
- Panel Cut(117 X 119)
