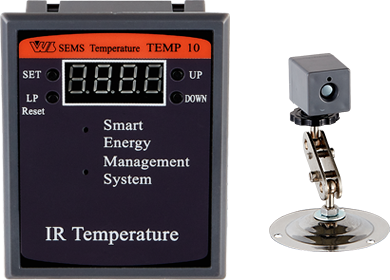

TEMP-10

제품특징

TEMP-10은(는) 배전반, 분전반 등 Target에 직접 설치하여 온도를 측정하기 어려운 곳 즉 과열방지 시스템 또는 산업용 온도 측정 장치가 필요한 부분에 적합하도록 비접촉식 온도 측정방식을 채용하여 설계되었습니다. 각 모듈의 디스플레이를 통하여 온도 알람 설정 및 통신 설정 등을 할 수 있습니다. 또한 Monitoring system과 연동하여 동시에 다수의 온도를 감시할 수 있습니다.

사양

  • 전원 : 24[Vdc] 2W
  • 사용 온도·습도 : -20 ~ 70[℃]
  • 통신방식 : MODBUS RTU 485
  • 온도 측정 범위 : -20℃ ~ 270℃
  • 경보출력 : 1ch(dry contect)

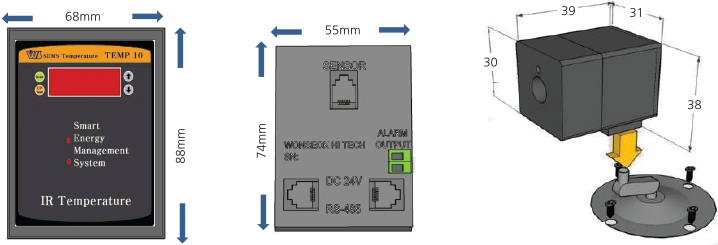

제품크기

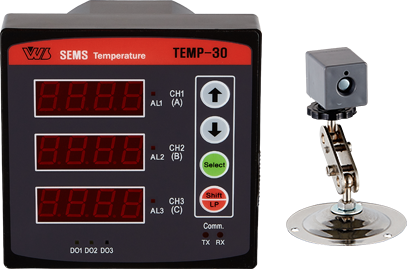

TEMP-30

제품특징

TEMP-30은(는) 배전반, 분전반 등 Target에 직접 설치하여 온도를 측정하기 어려운 곳 즉 과열방지 시스템 또는 산업용 온도 측정 장치가 필요한 부분에 적합하도록 비접촉식 온도 측정방식을 채용하여 설계되었습니다. 콘트롤러 1대에 IR센서를 3대 접속할 수 있어 수배전반 부스바 접속부, VCB, ACB 접촉부 및 TR(R, S, T) 온도를 측정하며 각각의 알람 출력이 있어 경보 및 제어가 가능하며 디스플레이를 통하여 온도 알람 설정 및 통신 설정 등을 할 수 있습니다.

사양

  • 전원 : 24[Vdc] 2W
  • 사용 온도·습도 : -20 ~ 70[℃]
  • 통신방식 : MODBUS RTU 485
  • 온도 측정 범위 : -20℃ ~ 270℃
  • IR 센서 : 3ch(케이블 3m 최대가 5m)
  • 경보출력 : 3ch(dry contect)

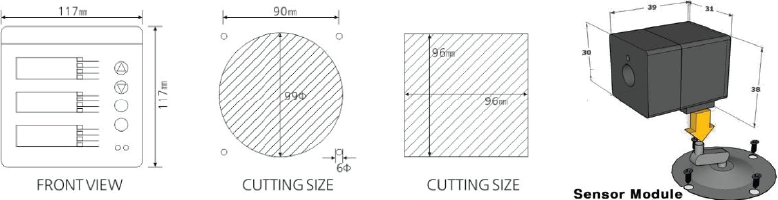

제품크기

RTD10

개요

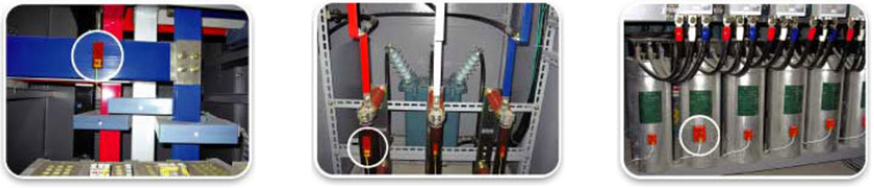

RTD-10은(는) 배전반, 분전반등 Target 내부에 설치되는 PT 100Ω 온도센서를 통한 과열방지 시스템 또는 산업용 온도 측정 장치가 필요한 부분에 적합하도록 설계되었습니다. 각 모듈의 디스플레이를 통하여 온도 알람 설정 및 통신 설정 등을 할 수 있습니다. 또한 Monitoring System과 연동하여 동시에 다수의 온도를 감시 할 수 있습니다.

제품특징

  • 고휘도 FND를 채용하여 손쉽게 데이터를 확인할 수 있습니다.
  • 온도 계산 전용 프로세서를 내장하고 있어 정밀한 온도를 측정할 수 있습니다.
  • [IEC 751, USINDUSTRIAL, DIN43760] PT 100Ω 규격에 맞게 설정 가능합니다.
  • PT100Ω 센서 결선 방식은 3선식을 사용하였습니다.
  • 산업용 프로토콜로 잘 알려진 MODBUS RTU 방식을 사용합니다.

통신

통신은 2 Wire 방식의 Half Duplex RS-485 통신 모듈을 가지고 있습니다. RS-485는 멀티 드롭 방식으로, 연결 거리가 100m 이상일 경우 종단저항 120Ω 설치를 권장 합니다.

기본 사양

  • 전원 : 24Vdc, 2W
  • 통신 : MODBUS RTU 485
  • 온도 측정 범위 : -50℃ ~ 250℃
  • 동작 온도 : -20℃ ~ 60℃

특성표

Parameter Min Typ. Max Unit
온도측정 범위 -50 250
동작온도 -20 60
온도측정 시간 20 msec
분해능 0.1 %
정확도 ±2

측정항목

측정항목 단 위 범 위 정밀도 DISPLAY 통신
온도 -50 ~ 250 ±2

제품크기

RTD30

개요

RTD-30은(는) 배전반, 분전반등 Target 내부에 설치되는 PT 100Ω 온도센서를 통한 과열방지 시스템 또는 산업용 온도 측정 장치가 필요한 부분에 적합하도록 설계되었습니다. 콘트롤러 1대에 PT100Ω 온도센서를 3개 접속 할 수 있어 6곳의 구역을 나누어 온도를 측정 할 수 있으며 각각의 알람 출력이 있어 경보 및 제어가 가능하며 디스플레이를 통하여 온도 알람 설정 및 통신 설정 등을 할 수 있습니다.

제품특징

  • 고휘도 FND를 채용하여 손쉽게 데이터를 확인할 수 있습니다.
  • 온도 계산 전용 프로세서를 내장하고 있어 정밀한 온도를 측정할 수 있습니다.
  • [IEC 751, USINDUSTRIAL, DIN43760] PT 100Ω 규격에 맞게 설정 가능합니다.
  • PT100Ω 센서 결선 방식은 3선식을 사용하였습니다.
  • 산업용 프로토콜로 잘 알려진 MODBUS RTU 방식을 사용합니다.

통신

통신은 2 Wire 방식의 Half Duplex RS-485 통신 모듈을 가지고 있습니다. RS-485는 멀티 드롭 방식으로, 연결 거리가 100m 이상일 경우 종단저항 120Ω 설치를 권장 합니다.

기본 사양

  • 전원 : 24Vdc, 2W
  • 통신 : MODBUS RTU 485
  • 온도 측정 범위 : -50℃ ~ 250℃
  • 동작 온도 : -20℃ ~ 60℃
  • DIGITAL OUTPUT : AC 250V/5A , DC 30V/5A (저항부하)

특성표

Parameter Min Typ. Max Unit
온도측정 범위 -50 250
동작온도 -20 60
온도측정 시간 20 msec
분해능 0.1 %
정확도 ±2

측정항목

측정항목 단 위 범 위 정밀도 DISPLAY 통신
온도 -50 ~ 250 ±2

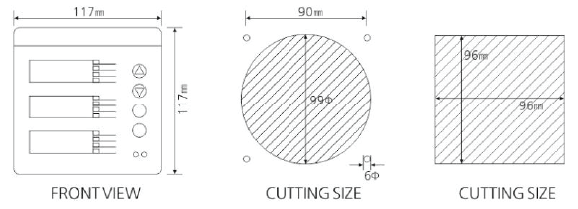

제품크기

RTD60

개요

RTD-60은(는) 배전반, 분전반등 Target 내부에 설치되는 PT 100Ω 온도센서를 통한 과열방지 시스템 또는 산업용 온도 측정 장치가 필요한 부분에 적합하도록 설계되었습니다. 콘트롤러 1대에 PT100Ω 온도센서를 6개 접속 할 수 있어 6곳의 구역을 나누어 온도를 측정 할 수 있으며 각각의 알람 출력이 있어 경보 및 제어가 가능하며 디스플레이를 통하여 온도 알람 설정 및 통신 설정 등을 할 수 있습니다.

제품특징

  • 고휘도 FND를 채용하여 손쉽게 데이터를 확인할 수 있습니다.
  • 온도 계산 전용 프로세서를 내장하고 있어 정밀한 온도를 측정할 수 있습니다.
  • [IEC 751, USINDUSTRIAL, DIN43760] PT 100Ω 규격에 맞게 설정 가능합니다.
  • PT100Ω 센서 결선 방식은 3선식을 사용하였습니다.
  • 산업용 프로토콜로 잘 알려진 MODBUS RTU 방식을 사용합니다.

통신

통신은 2 Wire 방식의 Half Duplex RS-485 통신 모듈을 가지고 있습니다. RS-485는 멀티 드롭 방식으로, 연결 거리가 100m 이상일 경우 종단저항 120Ω 설치를 권장 합니다.

기본 사양

  • 전원 : 24Vdc, 2W
  • 통신 : MODBUS RTU 485
  • 온도 측정 범위 : -50℃ ~ 250℃
  • 동작 온도 : -20℃ ~ 60℃
  • DIGITAL OUTPUT : AC 250V/5A , DC 30V/5A (저항부하)

특성표

Parameter Min Typ. Max Unit
온도측정 범위 -50 250
동작온도 -20 60
온도측정 시간 20 msec
분해능 0.1 %
정확도 ±2

측정항목

측정항목 단 위 범 위 정밀도 DISPLAY 통신
온도 -50 ~ 250 ±2

제품크기

온습도계 HNT30

개요

HNT-30은(는) 실내 내부 온도,습도 감시를 위한 장치이며 최대 온도,습도 모듈을 3개까지 연결하여 사용할 수 있고 전면부의 LCD 혹은 통신을 이용하여 계측 항목을 표시 할 수 있습니다. 또한 Galvanic Isolation 처리가 되어, 외부 써지나 노이즈에 강하게 설계 되어 있습니다.

제품특징

  • Operation Mode와 Setting Mode 두 가지가 있습니다.
  • 전면 패널에 실 시간으로 최대 6개의 Parameter value가 LCD에 표현이 됩니다.
  • 6개의 Parameter value 통신은로 확인가능합니다.

통신

통신은 2 Wire 방식의 Half Duplex RS-485 통신 모듈을 가지고 있습니다. RS-485는 멀티 드롭 방식으로, 연결 거리가 100m 이상일 경우 종단저항 120Ω 설치를 권장 합니다.

기본 사양

  • 온도 범위 : -20℃ ~ 60℃
  • 통신 : MODBUS RTU 485
  • POWER : AC/DC 스위칭 파워 사용 (85~250Vac/110~300Vdc)

측정항목

측정항목 단 위 범 위 정밀도 DISPLAY 통신
온도 -40 ~ 110 1.0℃(-40~0℃)
0.5~1.5℃(0~80℃)
1.5~2.3℃(80~110℃)
습도 % 0 ~ 100 3% RH (55%RH)

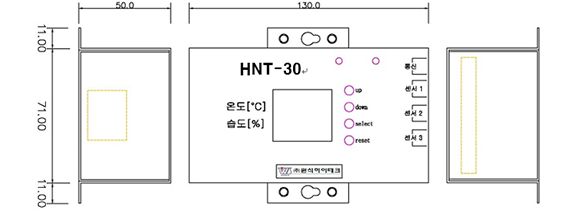

제품크기
