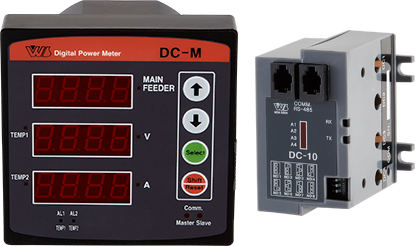

MPM-DC

(DC-M, DC-10)

제품특징

DC series는 태양광 발전 시스템 및 DC 분전반의 각 Feeder별 전류와 전압을 측정하고 각 Feeder의 상태를 상위시스템에 통신으로 정보를 제공하여 효율적인 관리를 할 수 있습니다. 외부 및 내부 온도를 측정할 수 있는 2port의 정밀한 온도 센서가 장착되어 시스템 주변 환경 변화에 빠르게 대응할 수 있습니다.

통신

통신은 2 Wire 방식의 Half Duplex RS-485 통신 모듈을 가지고 있으며, 산업현장에서 가장 많이 사용하는 MODBUS RTU 프로토콜을 사용합니다. RS-485는 멀티 드롭 방식 이며, 하나의 통신 라인에 32개의 장비까지 연결이 가능합니다. 거리가 100m 이상일 경우 종단 저항(120Ω) 설치를 권장합니다.

사양

  • DC 전압 입력 : Max 1000[V] (DC-M,1004 해당)
  • DC 전류 입력 : 50,60,100[mV]( Shunt Resistor) (DC-M 해당)
  • DC Current Transformer : Up to 20 [DC] (DC-10 해당)

제품 정격

  • DC-M: 24[Vdc], 2VA 이하
  • DC-10: 24[Vdc], 1VA 이하

정밀도

  • 전압 : ±1.0 % (FS)
  • 전류 : ±1.0 % (FS)
  • 온도 : · 1.0℃ (-40~0℃) • 0.5~1.5℃ (0~80℃) · 1.5~2.3℃(80~110℃)

측정항목

측정계수 FND 형식 단 위 범 위 비 고
DC Voltage xxx.x V 20.0 ~ 1,000
DC Current x.xxx A 0 ~ 0.1 Shunt
DC Current x.xxx A 0.1 ~ 20 CT
DC Peak Voltage xxx.x A 20.0 ~ 1,000 통신
DC Peak Current x.xxx A 0 ~ 0.1 통신
Alarm state · BIT 0 or 1 온도 2ch
온도 ±xx.xx ˚C -20 ~ 100

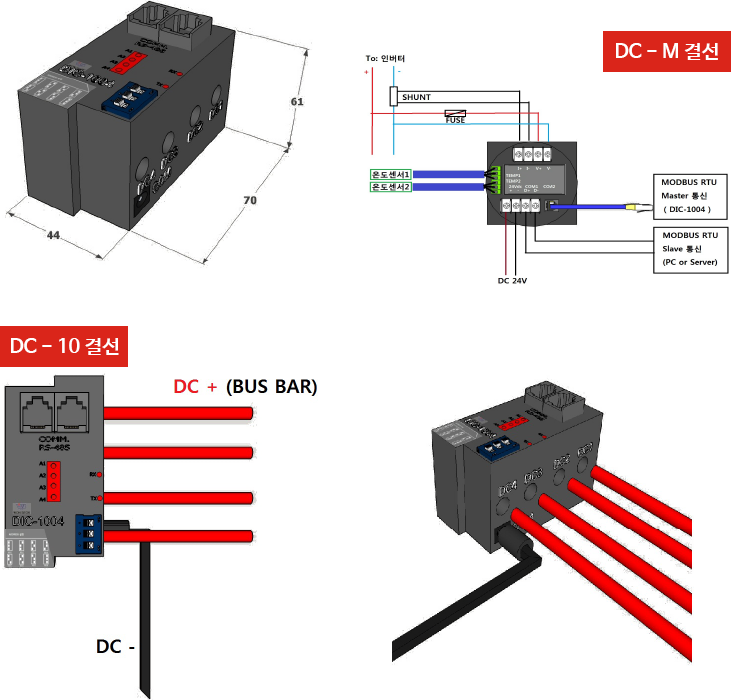

제품크기

모델구분

  • MPM-DC-M
  • MPM-DC10
