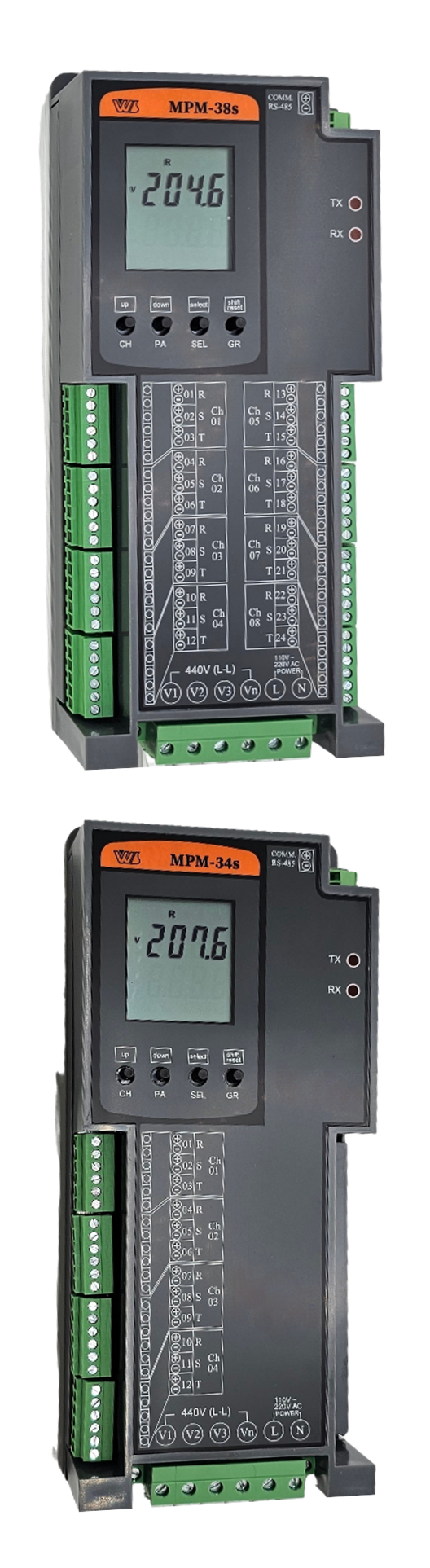

SPDM-기본형

(SPDM-24N/38S)

개요

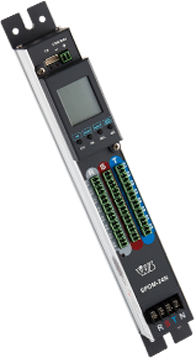

SPDM-기본형은 소규모/대규모의 각종 배전반, 분전반, MMC반에 설치하여 개별 부하를 효율적으로 감시 할수 있는 장치로서 하나의 모듈에 8개의 3상 부하를 측정(단상 24)할 수 있습니다.또한 계측데이터를 현장에서 LCD를 통하여 바로 확인 가능하며 통신기능을 이용하여 원격 감시가 가능한 제품입니다.

제품특징

  • 콤팩트한 크기의 설치의 용이성
  • 산업용 통신 프로토콜 채택 및 확장성
  • 전력 감시에 필요한 다양한 PARAMATER 제공
  • 정밀한 ACCURACY(전압, 전류 -0.3%, 전력 -0.5%)
  • 외부 온도/습도를 측정할수 있는 포트(옵션)
  • 손쉬운 데이터 확인

모델구분

  • SPDM-24N : 단상 24채널
  • SPDM-38S : 3상 8채널

측정항목

측정항목 단 위 범 위 정밀도 비 고
전압 V 60 ~ 9,999 0.3% F.S
전류 A 0.1 ~ 9,999 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
역률 % -1.00 ~ 1.00 0.5% F.S
유효전력 kW 0.006 ~ 9,999 0.5% F.S
유효 전력량 kWh 0 ~ 99,999,999 0.5% F.S
무효전력 KVar 0 ~ 9,999 0.5% F.S 통신(TOTAL,개별채널)
피상전력 KVA 0.001 ~ 9,999 0.5% F.S
CO2 Kg, kWh 0 ~ 99,999,999 0.5% F.S
TOTAL 유효전력 kW 0.001 ~ 9,999 0.5% F.S
TOTAL 유효전력량 kWh 0 ~ 99,999,999 0.5% F.S
TOTAL 전류 A 0.1 ~ 9,999 0.3% F.S
온도 -40 ~110
습도 % 0 ~ 100

통신사양

  • 통신포트 : RS-485
  • 프로토콜 : Modbus RTU
  • 통신방식 : RS-485 Half Duplex 2Wire
  • 통신속도 : 4800, 9600, 19200, 38400 bps

일반사양

공급전원 85 ~ 250VAC(45~65Hz) /110~220 VDC
정격전류 100mA
소비전력 5VA
절연방식 Galvanic Isolation 및 EMI Fiter
사용온도 -20˚C ~ 60˚C (-4˚F ~ 140˚F)
사용습도 5 ~ 90%(Non-condensing)

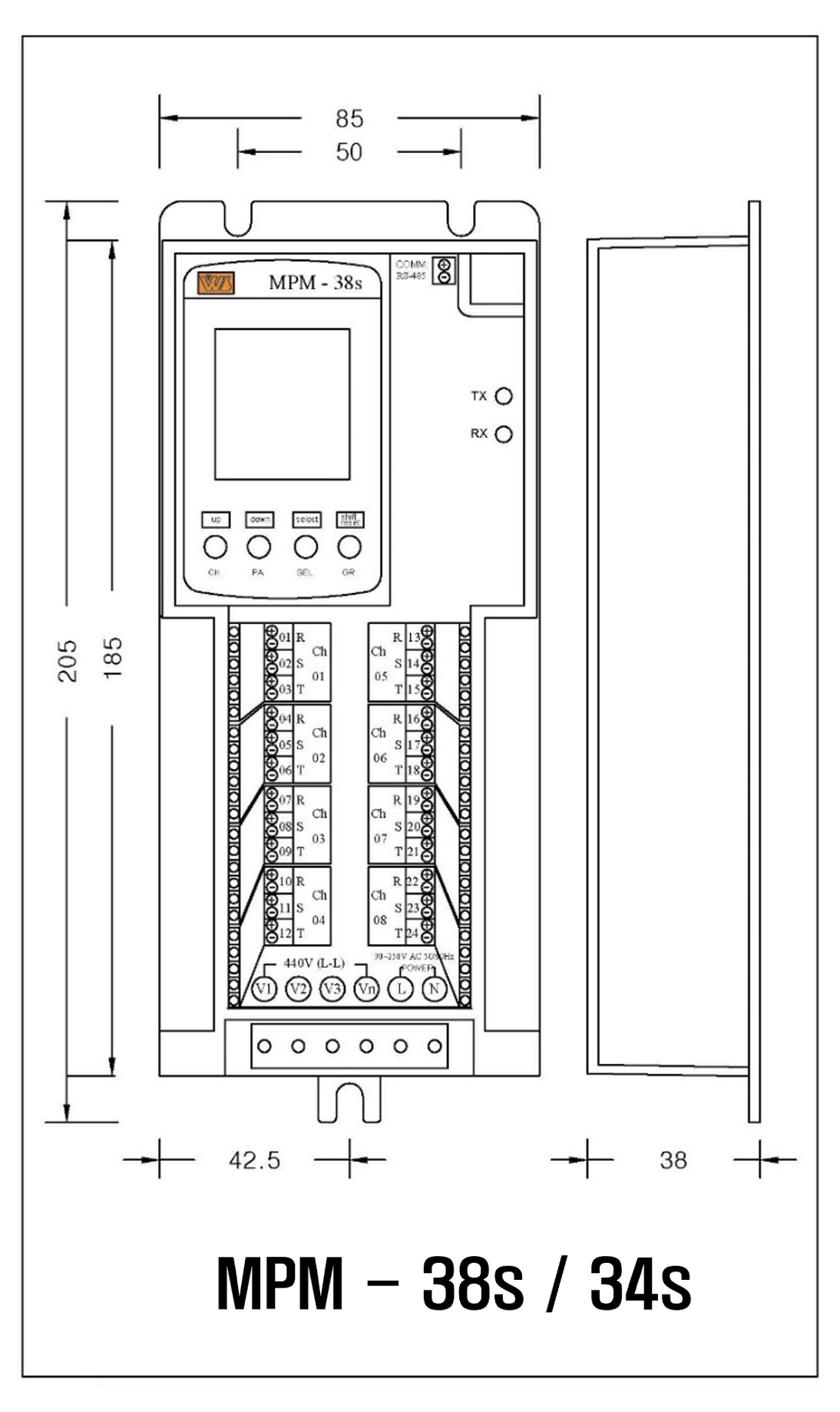

제품크기

SPDM-보급형

(SPDM-12N/34S)

개요

SPDM-보급형은SPDM-기본형보다 소규모의 배전반,분전반, MMC반에 설치하여 개별 부하를 효율적으로 감시 할수 있는 장치로서 하나의 모듈에 4개의 3상 부하를 측정(단상 12)할 수 있습니다.또한 계측데이터를 현장 에서 LCD를 통하여 바로 확인 가능하며 통신기능을 이용하여 원격 감시가 가능한 제품입니다.

제품특징

  • 콤팩트한 크기의 설치의 용이성
  • 산업용 통신 프로토콜 채택 및 확장성
  • 전력 감시에 필요한 다양한 PARAMATER 제공
  • 정밀한 ACCURACY(전압, 전류 -0.3%, 전력 -0.5%)
  • 외부 온도/습도를 측정할수 있는 포트(옵션)
  • 손쉬운 데이터 확인

모델구분

  • SPDM-12N : 단상 12채널
  • SPDM-34S : 3상 4채널

측정항목

측정항목 단 위 범 위 정밀도 비 고
전압 V 60 ~ 9,999 0.3% F.S
전류 A 0.1 ~ 9,999 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
역률 % -1.00 ~ 1.00 0.5% F.S
유효전력 kW 0.006 ~ 9,999 0.5% F.S
유효 전력량 kWh 0 ~ 99,999,999 0.5% F.S
무효전력 KVar 0 ~ 9,999 0.5% F.S 통신(TOTAL,개별채널)
피상전력 KVA 0.001 ~ 9,999 0.5% F.S
CO2 Kg, kWh 0 ~ 99,999,999 0.5% F.S
TOTAL 유효전력 kW 0.001 ~ 9,999 0.5% F.S
TOTAL 유효전력량 kWh 0 ~ 99,999,999 0.5% F.S
TOTAL 전류 A 0.1 ~ 9,999 0.3% F.S
온도 -40 ~110
습도 % 0 ~ 100

통신사양

  • 통신포트 : RS-485
  • 프로토콜 : Modbus RTU
  • 통신방식 : RS-485 Half Duplex 2Wire
  • 통신속도 : 4800, 9600, 19200, 38400 bps

일반사양

공급전원 85 ~ 250VAC(45~65Hz) /110~220 VDC
정격전류 100mA
소비전력 5VA
절연방식 Galvanic Isolation 및 EMI Fiter
사용온도 -20˚C ~ 60˚C (-4˚F ~ 140˚F)
사용습도 5 ~ 90%(Non-condensing)

제품크기

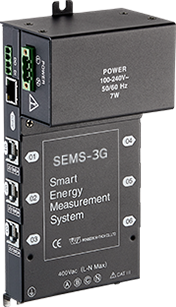

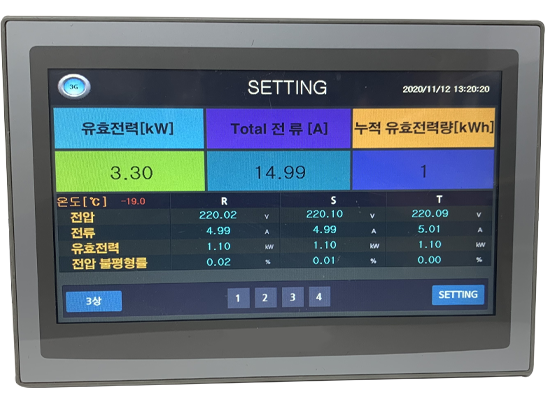

SEMS3G

개요

SEMS시리즈는 PMS(Power Management System), BEMS(Building Energe Management System),FEMS(Factory Energe Management System), 또는 전력원격검침 System등 대규모 혹은 소규모 전력 관리 시스템에 적합 하도록 설계 되었습니다. SEMS-3G는 ‘최소한의 공간에 최대한 많은 부하(load)들을 관리한다’는 개념으로 디자인된 SEMS-6G를 기초로 하여 제작 되었습니다.3상 기준으로 최소 1개 에서 최대 3개의 부하(load)의 부하량(current),전력(kW),유효 전력량(kWh)등을 측정할 수 있으며, 3상의 경우 NEUTRAL CURRENT 및 ZCT를 계측 가능하도록 설계 되었습니다.

상가, 오피스텔, 빌딩의 전력원격검침용으로 아주저렴하게 구현이 가능합니다.

제품특징

  • 삼상 3ch, 단상 최대 9ch의 부하를 감시
  • 모듈 하나로 최소 삼상 부하 1ch(단상 3ch) ~ 3ch(단상 9ch)까지의 손쉬운 확장성
  • 원격 검침뿐만 아니라 계측기로도 사용 가능한 정밀도
  • 다양한 통신 방식 제공 RS-232. RS485, TCP/IP
  • 전압 전류 유효 전력 고조파 함유율(THD) 표시
  • Internal DO의 다양한 기능 : 온도 알람 기능 or 전력 펄스 출력 선택가능
  • 안정적인 External DI/DO/AI 모듈 확장
  • Internal 온도 계측/Digital Input/Digital Output 기능
  • 선간/상 전압, 전류, 유효/무효/피상 전력 및 누적/현월/전월 유효/무효/피상 전력량 외 30개의 전력 요소들을 계측
  • 전압 위상각 및 전류 위상각 계측

측정항목

측정항목 단 위 범 위 정밀도 비 고
선간 전압 V 69 ~ 710Vrms 0.3% F.S Line to Line
상 전압 V 40 ~ 410Vrms 0.3% F.S Line to Neutal
전류 A 0.1 ~ 9999 0.3% F.S
NEUTRAL 전류 A 0.03 ~ 9999 0.5% F.S 3상
주파수 Hz 47 ~ 63 0.3% F.S
역률 % -1.000 ~ 1.000 0.5% F.S 각 상 및 3상
유효전력 kW 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
무효전력 KVAR 0.000 ~ 9,999.999 0.5% F.S 각 상 및 3상
피상전력 KVA 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
유효 전력량 kWh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
무효 전력량 KVARh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
피상 전력량 KVAh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
전력 THD % 0 ~ 100 1[%]F.S 각 상
전압 THD % 0 ~ 100 1[%]F.S 각 상
전류 THD % 0 ~ 100 1[%]F.S 각 상
전압 불평형률 % 0 ~ 100 각 상 및 Total
전류 불평형률 % 0 ~ 100 Total
DI BI 0 : OFF, 1 : ON
DO BI 0 : OFF, 1 : ON
온도 -20 ~ 110℃ · 1.0℃(-40~0℃)
· 0.5~1.5℃(0~80℃)
· 1.5~2.3℃(80~110℃)

기기정격

전원 85 ~ 264Vac
주파수 47 ~ 63Hz
소비전력 최대 10W
전압 입력 Up to 700Vrms (LINE TO LINE)
전류 입력 Pri.30 ~500A/Sec. 100mV
온도 계측 -20℃ ~ 110℃
DIGITAL INPUT DRY CONTACT 입력
DIGITAL OUTPUT AC 250V/5A, DC 30V/5A(저항부하) or PLUSE OUTPUT - 500WH PER 1PLUSE
사용 온도 -10 ~ 50℃
사용 습도 10 ~ 85% (NON CONDENSING)

통신사양

통신방식 DESCRIPTION
RS-232 FULL DUPLEX
TXD+, RXD-, GND - 3WIRE
9600 BPS 고정
1.2M
RS-485 HALF DUPLEX
MODBUS RTU 프로토콜
DATA+, DATA- - 2WIRE
4800, 9600, 19200, 38400 BPS 선택
TCP/IP MODBUS TCP/IP 프로토콜
10/100M BPS
CROSS CABLE 사용

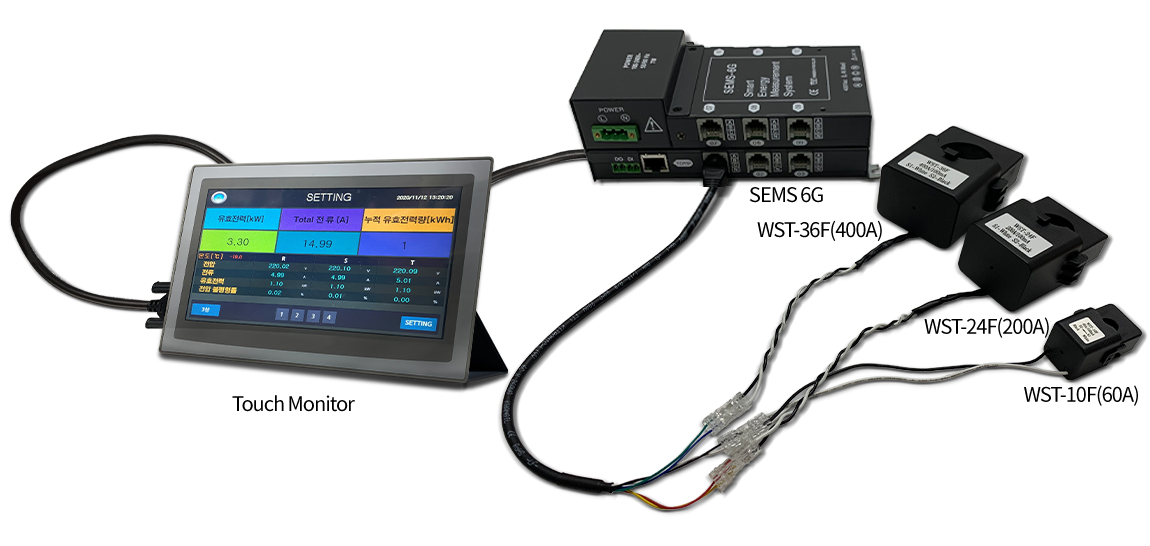

SEMS6G

개요

SEMS시리즈는 PMS(Power Management System), BEMS(Building Energe Management System),FEMS(Factory Energe Management System), 또는 전력원격검침 System등 대규모 혹은 소규모 전력 관리 시스템에 적합 하도록 설계 되었습니다. SEMS-6G는 ‘최소한의 공간에 최대한 많은 부하(load)들을 관리한다’는 개념으로 디자인 되었습니다. 최소 3상 6개 부하 즉, 하나의 모듈(load: 6EA)부터 최대 4개의 모듈, 3상 기준으로 최대 24개의 부하를 감시 할 수 있으며, 3상의 경우 NEUTRAL CURRENT 및 ZCT를 계측 가능하도록 설계 되었습니다.

상가, 오피스텔, 빌딩의 전력원격검침용으로 아주 저렴하게 구현이 가능합니다

제품특징

  • 삼상 24ch 단상 최대 72ch의 부하를 감시
  • 모듈 하나로 최소 삼상 부하 6ch(단상 18ch) ~ 24ch(단상 72ch)까지의 손쉬운 확장성
  • 원격 검침뿐만 아니라 계측기로도 사용 가능한 정밀도
  • 다양한 통신 방식 제공 RS-232. RS485, TCP/IP
  • 전압 전류 유효 전력 고조파 함유율(THD) 표시
  • Internal DO의 다양한 기능 : 온도 알람 기능 or 전력 펄스 출력 선택가능
  • 안정적인 External DI/DO/AI 모듈 확장
  • Internal 온도 계측/Digital Input/Digital Output 기능
  • 선간/상 전압, 전류, 유효/무효/피상 전력 및 누적/현월/전월 유효/무효/피상 전력량 외 30개의 전력 요소들을 계측
  • 전압 위상각 및 전류 위상각 계측

측정항목

측정항목 단 위 범 위 정밀도 비 고
선간 전압 V 69 ~ 710Vrms 0.3% F.S Line to Line
상 전압 V 40 ~ 410Vrms 0.3% F.S Line to Neutal
전류 A 0.1 ~ 9999 0.3% F.S
NEUTRAL 전류 A 0.03 ~ 9999 0.5% F.S 3상
주파수 Hz 47 ~ 63 0.3% F.S
역률 % -1.000 ~ 1.000 0.5% F.S 각 상 및 3상
유효전력 kW 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
무효전력 KVAR 0.000 ~ 9,999.999 0.5% F.S 각 상 및 3상
피상전력 KVA 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
유효 전력량 kWh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
무효 전력량 KVARh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
피상 전력량 KVAh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
전력 THD % 0 ~ 100 1[%]F.S 각 상
전압 THD % 0 ~ 100 1[%]F.S 각 상
전류 THD % 0 ~ 100 1[%]F.S 각 상
전압 불평형률 % 0 ~ 100 각 상 및 Total
전류 불평형률 % 0 ~ 100 Total
DI BI 0 : OFF, 1 : ON
DO BI 0 : OFF, 1 : ON
온도 -20 ~ 110℃ · 1.0℃(-40~0℃)
· 0.5~1.5℃(0~80℃)
· 1.5~2.3℃(80~110℃)

기기정격

전원 85 ~ 264Vac
주파수 47 ~ 63Hz
소비전력 최대 10W
전압 입력 Up to 700Vrms (LINE TO LINE)
전류 입력 Pri.30 ~500A/Sec. 100mV
온도 계측 -20℃ ~ 110℃
DIGITAL INPUT DRY CONTACT 입력
DIGITAL OUTPUT AC 250V/5A, DC 30V/5A(저항부하) or PLUSE OUTPUT - 500WH PER 1PLUSE
사용 온도 -10 ~ 50℃
사용 습도 10 ~ 85% (NON CONDENSING)

통신사양

통신방식 DESCRIPTION
RS-232 FULL DUPLEX
TXD+, RXD-, GND - 3WIRE
9600 BPS 고정
1.2M
RS-485 HALF DUPLEX
MODBUS RTU 프로토콜
DATA+, DATA- - 2WIRE
4800, 9600, 19200, 38400 BPS 선택
TCP/IP MODBUS TCP/IP 프로토콜
10/100M BPS
CROSS CABLE 사용
