MPM-PF

(6회로/12회로)

개요

MPM-PF는 자동으로 역률을 관리 함으로써 에너지 사용효율을 높이는 제품으로, MPM-PF내에 고성능 DSP와 MCU를 채택 하여 실시간으로 각종 전기량을 측정하며, 부하 측에 연결된 콘덴서반의 뱅크를 역률 또는 무효전력으로 제어 할 수 있도록 설계 되었습니다. 20여개 이상의 각종 전기량을 측정 할 수 있고, 최대 12 BANKS의 콘덴서 제어가 가능합니다. 또한, 2개의 ALARM 출력 기능이 포함되었으며, 통신 기능이 내장 되어 있어 원격감시가 가능합니다.

일반사항

공급전원 110 ~ 250Vac (45 ~ 65Hz) / 110Vdc
소비전력 5VA
전압입력 UP to 470Vac (LINE to LINE) 입력부담 0.02VA
전류입력 정격전류 5A ( 최대 10A) 입력부담 0.15VA
절연방식 Galvanic Isolation 및 EMI Filter
사용온도 -20℃ ~ 60℃
사용습도 0 ~ 90% (NONE CONDENSING)

제어기능

Bank 설정 Bank 갯수 0 ~ 12개 (a 접점)
ALARM 갯수 2개 (a 접점)
Capacitor 용량 설정 1 ~ 9,999 kvar (AUTO / MANUAL 설정)
Delay Time 3 ~ 3,000sec
Dead Time 3 ~ 3000sec 충·방전 고려시간
최대 역률 설정 0.95 ~ 1 ~ -0.96 (-진상, Lead)
최소 역률 설정 0.50 ~ 0.95
무효전력설정(선택) 0.95 ~ 1 ~ -0.96 (-진상, Lead)
제어 방식 역률 무효전력 Auto 설정 및 제어
순차제어
순환제어
무감응대 CT 입력 Peak 전류의 10% 이하 시

계측기능

측정항목 단 위 범 위 정밀도 비 고
전압(3상) V 0V ~ 9,999 KV 0.3% F.S
전류(3상) A 0 ~ 9,999 KA 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
역률 % -1.00 ~ 1.00 0.5% F.S
각상역률 % -1.00 ~ 1.00 0.5% F.S 통신DATA
유효전력 kW 0 ~ 9,999MW 0.5% F.S
각상유효 전력 kW kW 0 ~ 9,999 0.5% F.S 통신DATA
무효전력 Kvar 0 ~ 9,999 MVar 0.5% F.S
각상무효 전력 Kvar 0 ~ 9,999 MVar 0.5% F.S 통신DATA
피상전력 kVA 0 ~ 9,999 MVA 0.5% F.S
각상피상 전력 kVA 0 ~ 9,999 Mvar 0.5% F.S 통신DATA
유효전력량 kWh 0 ~ 9,999 MWh 0.5% F.S
유효 전력 Peak kW 0 ~ 9,999 MW 1% F.S
전압 위상각 O 0.5% F.S 3상4선 결선

통신사양

통신포트 RS-485 1 Port or RS-232C 1 Port (옵션)
프로토콜 Modbus RTU
통신방식 RS-485 Half Duplex 2Wire
통신속도 4800, 9600, 19200, 38400 bps
연결대수 32대
케이블 길이 최대 1.2km

모델구분

MPM - PF : 6회로 (6 BANK) ,12회로 (12 BANK)

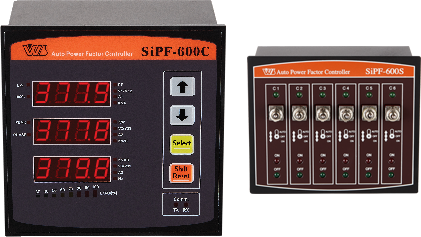

SIPF-600

(SIPF-600C, SIPF-600S)

제품특징

SIPF-600C는 자동 역률 제어 장치로서 컨트롤러 부분과 셀렉트 스위치 부분을 통합하여 설치 비용 절감을 위해 개발 되었습니다. 기본 구성은 6회로 이며, 추가 증설이 용이하도록(최대 SIPF-600S모듈x2)설계 되었습니다. MPM-PF1200의 기능을 모두 가지고 있으며, 추가적으로 개별 스위치를 통한 AUTO/ON/OFF 모드 선택이 가능해졌습니다. RS485통신 기능이 내장되어 있어 원격 감시가 가능합니다.

기기사양

공급전원 85 ~ 270VAC
소비전력 45Hz ~ 65Hz
전압입력 정격 전류 : 0 ~ 10A
전류입력 Galvanic isolation 방식 채택 및 EMI Filter 채택
절연방식 -10℃ ~ 60℃ (14˚F ~ 150˚F)
사용온도 5 ~ 90%(Non-condensing)
사용습도 200W / 1Pules

제어기능

Bank 설정 Bank 갯수 0 ~ 12개 (a 접점)
Capacitor 용량 설정 1 ~ 9,999 kvar (AUTO / MANUAL 설정)
Delay Time 3 ~ 3,000sec
Dead Time 3 ~ 3000sec 충·방전 고려시간
최대 역률 설정 0.85 ~ 1 ~ -0.86 (-진상, Lead)
최소 역률 설정 0.80 ~ 0.98
무효전력설정(선택) -999 ~ 1 ~ 999kVA 목표 무효전력설정
역률 제어 방식 자동 (선택) Auto 설정 및 제어
순차제어
순환제어
수동 ON / OFF
무감응대 1 ~ 99% L-Cr(Low Current) %제어

통신사양

통신포트 RS-485 1 Port
프로토콜 Modbus RTU
통신방식 RS-485 Half Duplex 2Wire
통신속도 4800, 9600, 19200, 38400 bps
연결대수 32대
케이블 길이 최대 1.2km

계측기능

측정항목 단 위 범 위 정밀도 비 고
전압(3상) V 0V ~ 9,999 KV 0.3% F.S
전류(3상) A 0 ~ 9,999 KA 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
역률 % -1.00 ~ 1.00 0.5% F.S
TOTAL 유효전력 kW 0 ~ 9,999MW 0.5% F.S
각상유효 전력 kW 0 ~ 9,999MW 0.5% F.S 통신DATA
TOTAL 무효전력 Kvar 0 ~ 9,999 Mvar 0.5% F.S
TOTAL 피상전력 KVA 0 ~ 9,999 MVA 0.5% F.S
유효 전력량 kWh 0 ~ 9,999,999 kWh 1% F.S
유효 전력 PEAK kW 0 ~ 9,999 MW 0.5% F.S
각상 전류 PEAK A 0 ~ 9,999 KA 0.3% F.S 통신DATA
전압 위상각 º 3상4선 결선
유효 전력 Peak kW 0 ~ 9,999 MW 1% F.S
전압 위상각 O 0.5% F.S 3상4선 결선

모델구분

  • SI-PF600C : 메인 컨트롤러(SI-PF600S 2 Set’s 수용, 12 뱅크제어)
  • SI-PF600S : 뱅크 6EA 제어
