MPM 330-0(비통신용), MPM 330-A(통신용)

개요

MPM-330은 전면부에 3개의 고휘도 LED로 구성된 Compact한 경제형 모델입니다. 단상과 삼상을 쉽게 계측합니다. 특히, 기존 아날로그 메타 원형 사이즈로 쉽게 교체할 수 있습니다.

제품특징

  • 전면에 설치된 3개의 고휘도 LED로 여러 전기 요소를 계측 할 수 있습니다.
  • 버튼을 이용한 간단한 CT/PT비 입력으로 설치 후에도 설정을 변경 할 수 있습니다.
  • 간단한 화면 전환으로 더 많은 전기적 요소를 측정 할 수 있습니다.
  • CE인증(Directive 89/336EEC on electromagnetic compatibility and Directive 73/23EEC on safety)을 통한 안정성을 확인합니다.

계측기능

통신을 통해 28종류의 전기 요소가 측정되며, 전면에 12종류의 전기 요소를 3개의 고휘도 LED에 계측 표시합니다.

측정항목 단 위 범 위 정밀도 표 시
LCD 통 신
전압(3상) V/KV 0V ~ 9,999KV 0.3% F.S
전류(3상) A/KA 0 ~ 9,999KV 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
평균역률 % -1.00 ~ 1.00 0.5% F.S
역률(3상) % -1.00 ~ 1.00 0.5% F.S -
평균유효전력 kW 0 ~ 9,999MW 0.5% F.S
유효전력(3상) kW 0 ~ 9,999MW 0.5% F.S -
평균무효전력 Kvar 0 ~ 9,999MVar 0.5% F.S
무효전력(3상) Kvar 0 ~ 9,999MVar 0.5% F.S -
평균 피상전력 kVA/MVA 0 ~ 9,999MVA 0.5% F.S
피상전력(3상) kVA/MVA 0 ~ 9,999MVA 0.5% F.S -
유효전력량 kWh/MWh 0 ~ 99,999,999kWh 1% F.S
무효전력량 kVarh/Mvarh 0 ~ 99,999,999kWh 1% F.S -

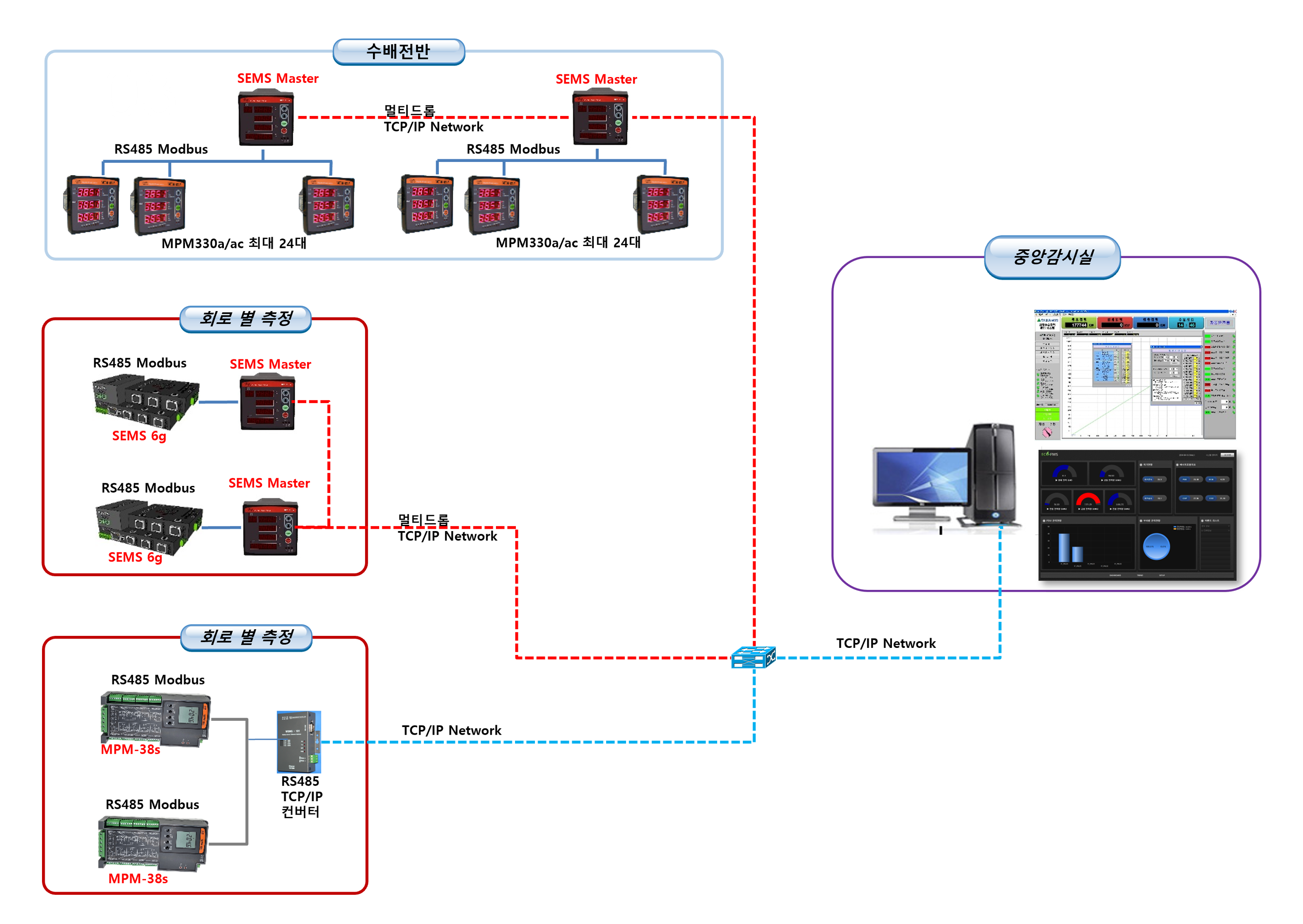

통신

SCADA(원격 감시)를 위한 RS-485 통신포트를 제공합니다.

  • Protocol : Modbus RTU
  • 통신방식 : RS-485, Half Duplex, 2-Wire
  • 통신속도 : 4800, 9600, 19200, 38400 bps
  • 통신연결대수 : 32대 연결 가능
  • 케이블길이 : 최대 1.2Km

일반사양

공급전원 85 ~ 250VAC, 110VDC(옵션)
소비전력 5VA
주파수 45Hz ~ 65Hz
전압입력 Up to 470VAC without PT
270VAC(L-n), 470VAC(L-L), 입력부담 : 0.02VA
전류입력 · 정격 전류 : 5A
· 최대 허용 전류 : 10A
· 입력부담 : 0.15VA
사용온도 -20˚C ~ 60˚C (-4˚F ~ 140˚F)
사용습도 5 ~ 90%(Non-condensing)
외형치수 117mm(W) X 117mm(H)
Cutting size · 정사각형 96mm(W) X 96mm(H)
· 원형 99mm(99Φ)
무게 446g

MPM-RDC

제품특징

MPM-RDC는 정류기반의 AC 입력 전압, 전류, DC 전압, 전류 및 배터리 전압, 전류를 측정하여 데이터를 상위 시스템으로 전송함으로써 효율적인 관리가 가능하게 합니다.

사양

  • 전원 : 110, 220[Vac] 50~60[Hz], 110[Vdc] (5VA)
  • 사용 온도, 습도 : -20~60[℃] / 0~90[%](결로 현상이 없을 것)
  • 통신방식 : RS-485, MODBUS RTU(최대 32대 / 1.2Km)
  • 크기 : 117(W) × 117(H) × 95(D) (단위 : mm)

계측기능

  • AC 전압 : MAX 470[V](Line to Line), 0.3%(FS)
  • AC 전류 : 5A, 0.3%(FS)
  • DC 전압 : MAX 200[Vdc], 0.3%(FS)
  • DC 전류 : Shunt Resistor(50mV), 0.3%(FS)
  • 온 습도(Option) : 온도(2ch) -40~110℃, 습도(2ch) 0~100%

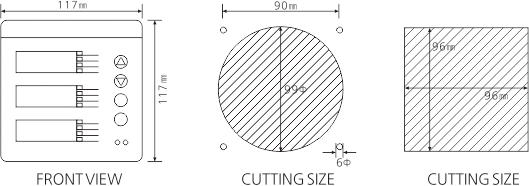

제품크기

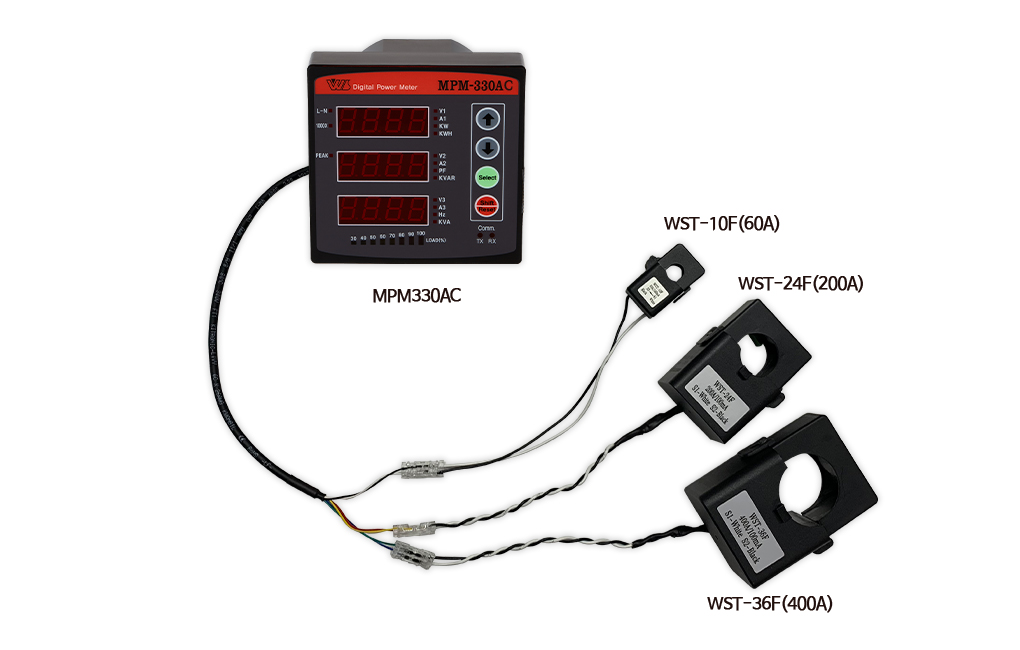

MPM330AC

개요

정전없이(무정전) 클램프CT을 사용하여 메타를 설치할수 있는 장비.

수배전반의 1Ø/3Ø전압, 1Ø/3Ø전류, 1Ø/3Ø 유효/무효/피상 전력등 총28가지의 전기적 요소를 제품의전면부와 통신으로 확인 가능하며, 계측 값을 통신기능을 이용하여 원격에서 전력을 감시 할 수 있는 제품입니다. 특히 외장형 저전류 클램프 CT적용으로 안정성 및 설치의 편리성이 확보된 제품입니다

제품특징

  • 전력 감시에 필요한 다양한 PARAMETER 제공 (VL-L, VL-N, A, KW, KVA, KVAR, KWH, PF등)
  • MODBUS RTU 프로토콜을 적용, 다양한 기기와의 간편한 호환성.(ANY PLC, ANY SCADA)
  • 정밀한 ACCURACY (전압, 전류 – 0.3%, 전력 - 0.5%)
  • 직관적인 인터페이스( 0.5’’ 디스플레이)
  • 간편한 조작 및 SETTING 설정
  • 뛰어난 내구성 및 안전성

계측기능

통신을 통해 28종류의 전기 요소가 측정되며, 전면에 12종류의 전기 요소를 3개의 고휘도 LED에 계측 표시합니다.

측정항목 단 위 범 위 정밀도 표 시
LCD 통 신
전압(3상) V/KV 0V ~ 9,999KV 0.3% F.S
전류(3상) A/KA 0 ~ 9,99KA 0.3% F.S
주파수 Hz 45.0 ~ 65.0 0.3% F.S
평균역률 % -1.00 ~ 1.00 0.5% F.S
역률(3상) % -1.00 ~ 1.00 0.5% F.S -
평균유효전력 kW 0 ~ 9,999MW 0.5% F.S
유효전력(3상) kW 0 ~ 9,999MW 0.5% F.S -
평균무효전력 Kvar 0 ~ 9,999MVar 0.5% F.S
무효전력(3상) Kvar 0 ~ 9,999MVar 0.5% F.S -
평균 피상전력 kVA/MVA 0 ~ 9,999MVA 0.5% F.S
피상전력(3상) kVA/MVA 0 ~ 9,999MVA 0.5% F.S -
유효전력량 kWh/MWh 0 ~ 99,999kWh 1% F.S
무효전력량 kVarh/Mvarh 0 ~ 99,999kWh 1% F.S -

통신

SCADA(원격 감시)를 위한 RS-485 통신포트를 제공합니다.

  • Protocol : Modbus RTU
  • 통신방식 : RS-485, Half Duplex, 2-Wire
  • 통신속도 : 4800, 9600, 19200, 38400 bps
  • 통신연결대수 : 99대 연결 가능
  • 케이블길이 : 최대 1.2Km

일반사양

공급전원 85 ~ 250VAC, 110VDC(옵션)
소비전력 5VA
주파수 45Hz ~ 65Hz
전압입력 Up to 470VAC without PT
270VAC(L-n), 470VAC(L-L), 입력부담 : 0.02VA
전류입력 Pri.30~600A/Sec. 100mV (클램프CT 사양참조)
사용온도 ㅡ20˚C ~ 60˚C (-4˚F ~ 140˚F)
사용습도 5 ~ 90%(Non-condensing)
외형치수 117mm(W) X 117mm(H) X 108mm(H)
Cutting size 정사각형 96mm(W) X 96mm(H)
원형 99mm(99Φ)
무게 446g

클램프 타입 CT (부스바 & 케이블 겸용) mA 출력용

WST10F(60A)

모델 전류비 내경
WST-10F(60A) 60A/100mA 10.5mm

WST16F(100A)

모델 전류비 내경
WST-16F(100A) 100A/100mA 16.2mm

WST24F(200A)

모델 전류비 내경
WST-24F(200A) 200A/100mA 24mm

WST36F(400A)

모델 전류비 내경
WST-36F(400A) 400A/100mA 35mm

WST36F(600A)

모델 전류비 내경
WST-36F(600A) 600A/100mA 35mm

WST1000A(1000A)

모델 전류비 내경
WST-1000A(1000A) 1000A/100mA 51mm
